Flowcode嵌入式芯片設計就業培訓課程
Flowcode流碼嵌入式芯片設計就業培訓課程
?
?
一、實訓內容及要求
（一）實驗過程
1、熟悉Flowcode V10流碼設計實驗平臺。
2、Flowcode V10是一款用流程圖編碼（簡稱流碼）的設計實驗仿真軟件。是為單片機量身定制的圖形化程序語言。
3、包括支持以下系列的微控制器：
1）PIC系列；
2）AVR系列；
3）dsPIC系列；
4）Arduino系列；
5）ARM系列；
6）STM32系列；
7）RPI樹莓派系列；
4、上述微控制器系列全部都支持中文菜單。
?
（二）Flowcode V10流碼設計實驗平臺特點
?

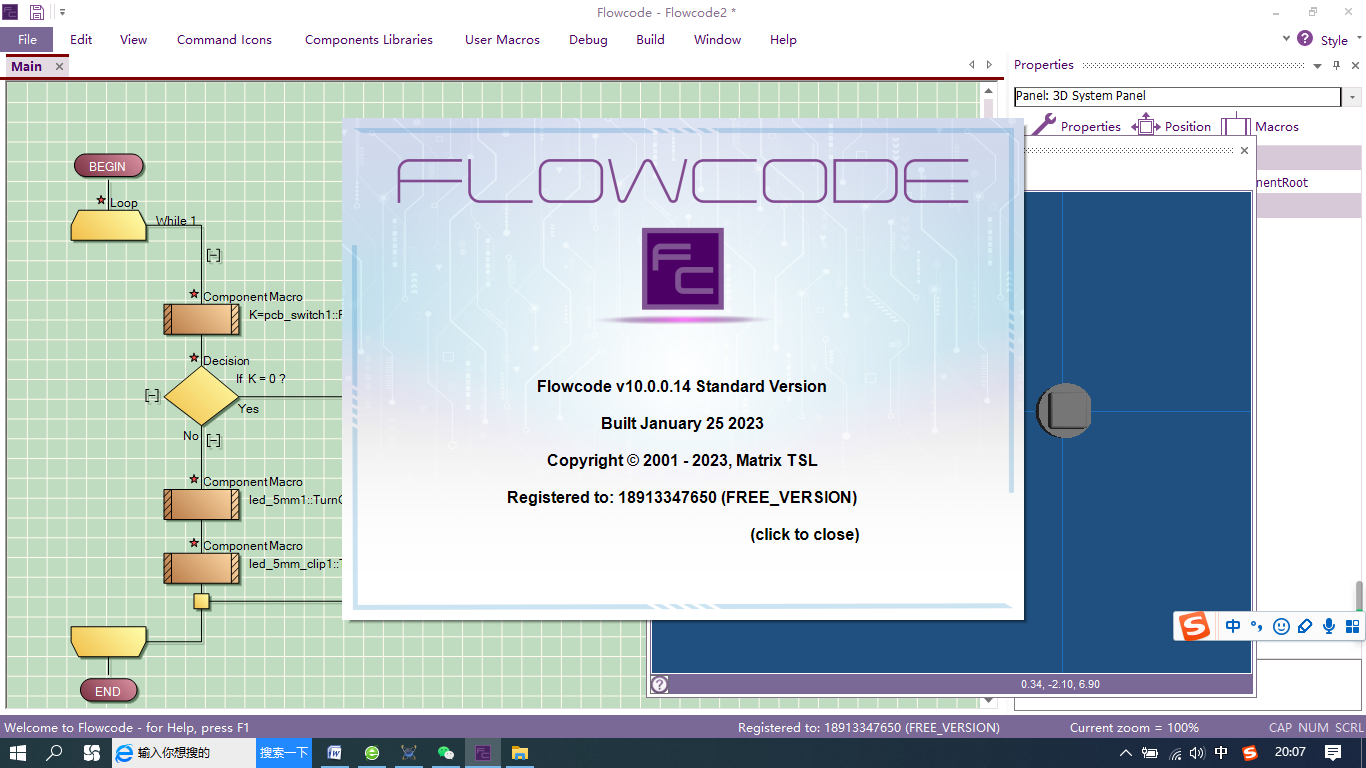

其Flowcode V10流碼設計實驗平臺如圖5所示：
?
?
?
圖示? Flowcode V10流碼設計實驗平臺
?
?
1、直接畫出流程圖，然后仿真。仿真成功后可以編譯生成?C和匯編代碼，并生成?HEX?文件。直接下載到相應的芯片中。真正實現一鍵完成編程工作。
2、幾乎不用考慮初始化，若要輸出，該軟件就自動把端口設置為輸出；若要輸入，該軟件就自動把端口設置為輸入。
3、可更靈活地配置芯片資源（如改變芯片原端口功能等），發揮更高效率。
4、芯片移植非常簡單！直接更換芯片型號就可以完成程序移植。流程圖幾乎不用動。
5、可以導入、導出流程圖、它還支持嵌入C和匯編代碼圖，這樣同一個流程圖可以在不同的微控制器上運行。
6、強大的仿真模塊。
7、支持嵌入C和匯編代碼，從而使設計實驗更加靈活。
8、多達近百種的各種各類配套的仿真開發板，為工程研發設計實驗節約了大量的時間和資金。
?
二、相關知識及背景
1、數電、模電、單片機，傳感器、硬件設計實驗、Flowcode V9流碼編程。
2、這是一個運用數字和模擬電子技術解決現實生活和工程實際問題的典型案例，需要運用傳感器及檢測技術、信號放大、模數信號轉換、數據顯示、參數設定、反饋控制、PID控制及參數設定等相關知識與技術方法。并涉及測量儀器精度、線性度，硬件及軟件反饋，儀器設備標定及抗干擾等工程概念與方法。
三、實驗環境條件
1、Flowcode V10軟件平臺。
2、Flowcode V10硬件套件模塊若干。
3、溫度傳感器、LCD、萬用表等。
4、電腦及其他配件、輔件。
四、教學設計實驗與實施進程
（一）教學設計實驗
?
1、課堂知識講解、方法引導、背景解釋。
2、實驗中的方法指導，問題設置、思路引導等。
3、教學模式、實驗渠道、研討主題、觀察節點、驗收重點、質詢問題等方面設計實驗等。
4、實驗實施進程的各個環節，如任務安排、預習自學、現場教學、分組研討、現場操作、結果驗收、總結演講、報告批改等多方面的教學設計實驗的思路、目的，
5、教師、學生各自需要完成的工作任務，需要關注的重點與細節。
?
（二）Flowcode V10流碼設計實驗平臺的學習三個階段
1、第一階段：學習Flowcode V9流碼設計實驗平臺的基本操作，熟悉其功能，掌握使用方法。
?

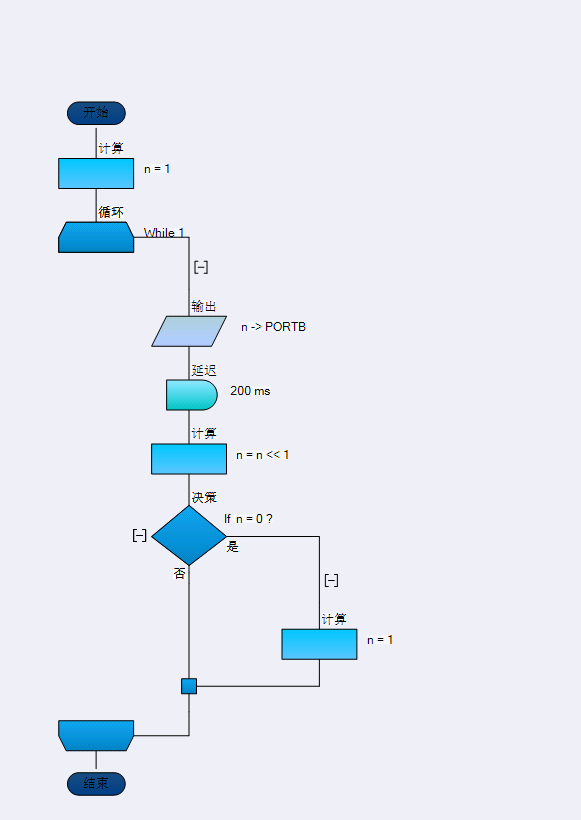

其流碼編程基礎訓練如圖6所示：
?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?圖6 ?流碼編程基礎訓練流程圖
?
?

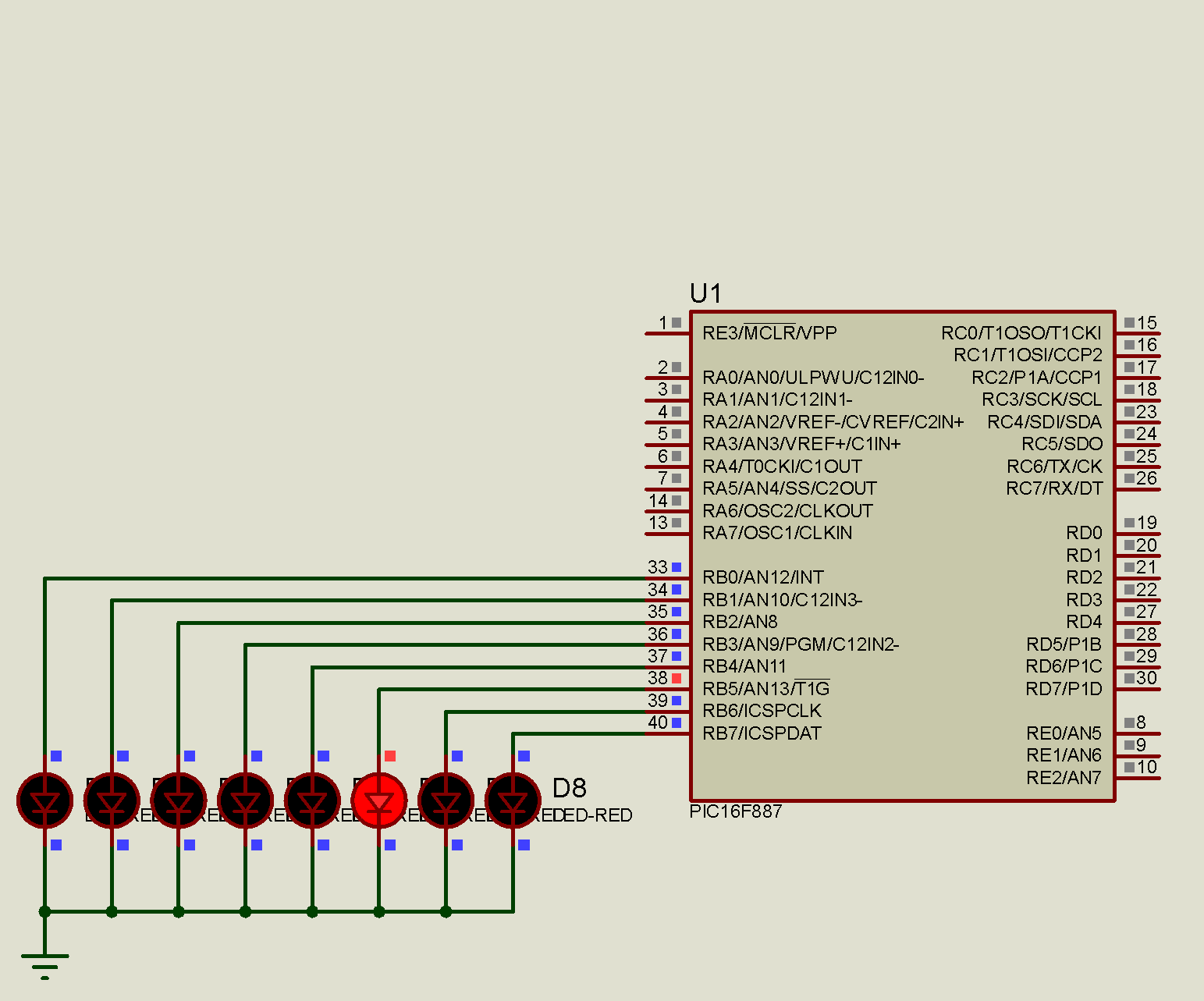

??其流碼編程基礎訓練實驗仿真如圖7所示:
?
?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 圖7 ?流碼編程基礎訓練實驗仿真圖
?
?
2、第二階段：熟練常用的LED、數碼管、LCD、A\D、D\A、按鍵、，鍵盤、各類傳感器等流
碼編程。

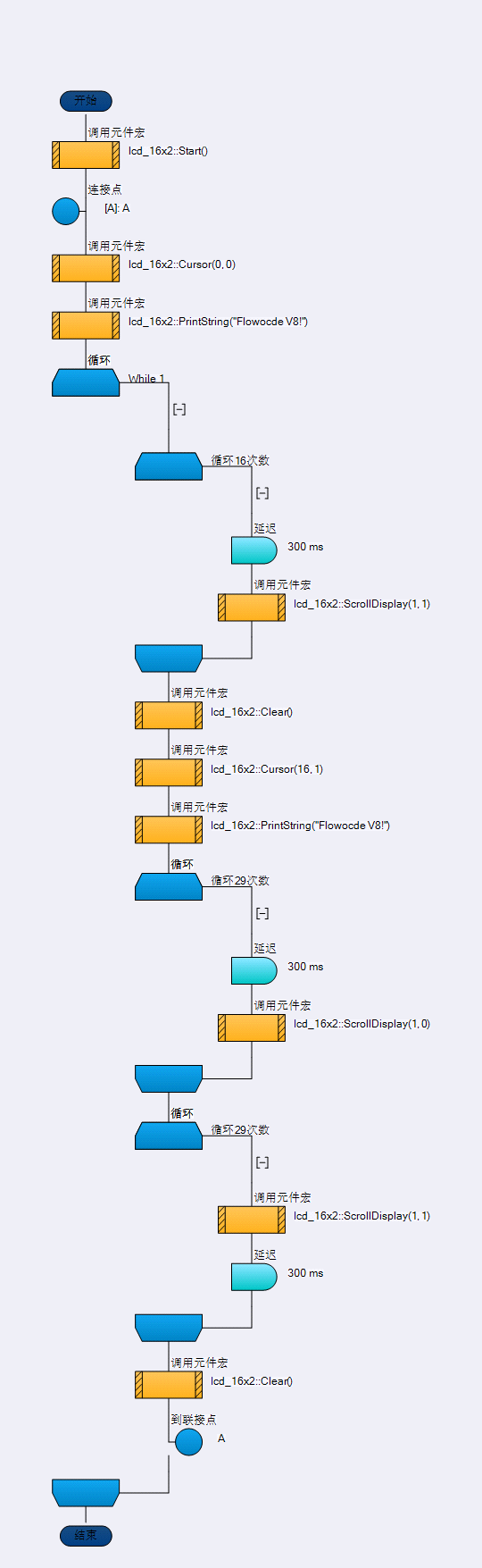

????其顯屏流碼編程流程圖如圖8所示：
圖8 ?顯屏流碼編程流程圖
?

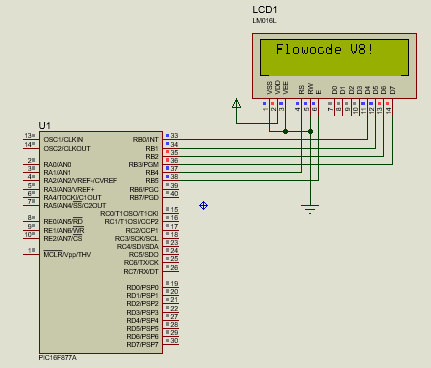

其顯屏流碼編程實驗仿真如圖9所示：
?
?
?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?圖9 ?顯屏流碼編程實驗仿真
?
?
3、第三階段：熟練掌握各種硬件宏的使用方法，能解決一般性工程項目設計的整體設計實驗編程。
?
4、第四階段：熟練掌握嵌入式通信的各種方式的流碼編程。能解決大型復雜的嵌入式系統
的整體設計實驗編程。

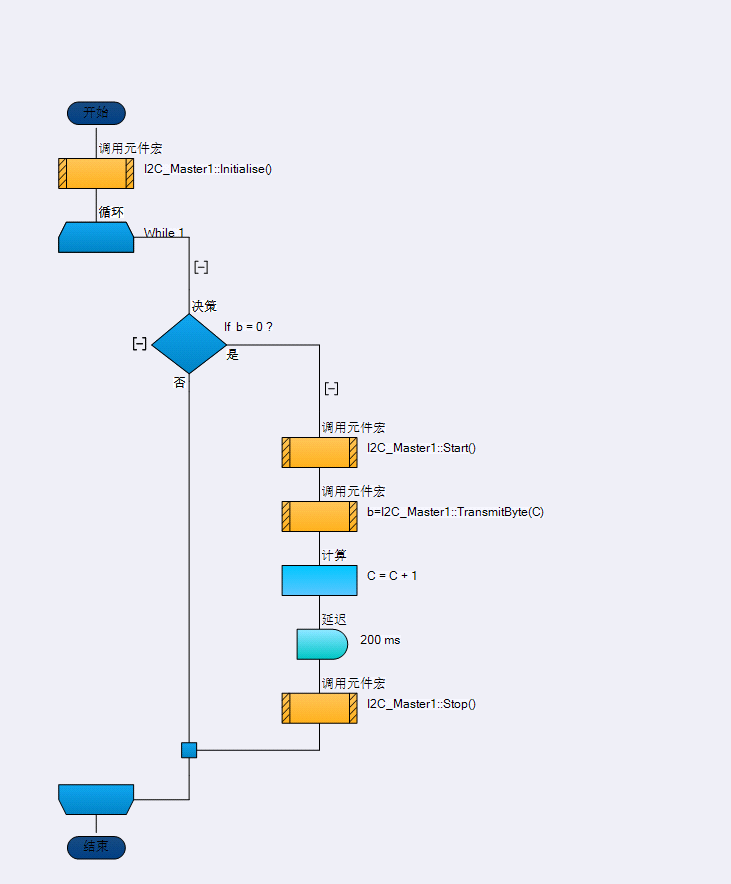

其雙機通信流碼編程流程圖如圖10所示：
?
圖10 ?雙機通信流碼編程流程圖
?
?

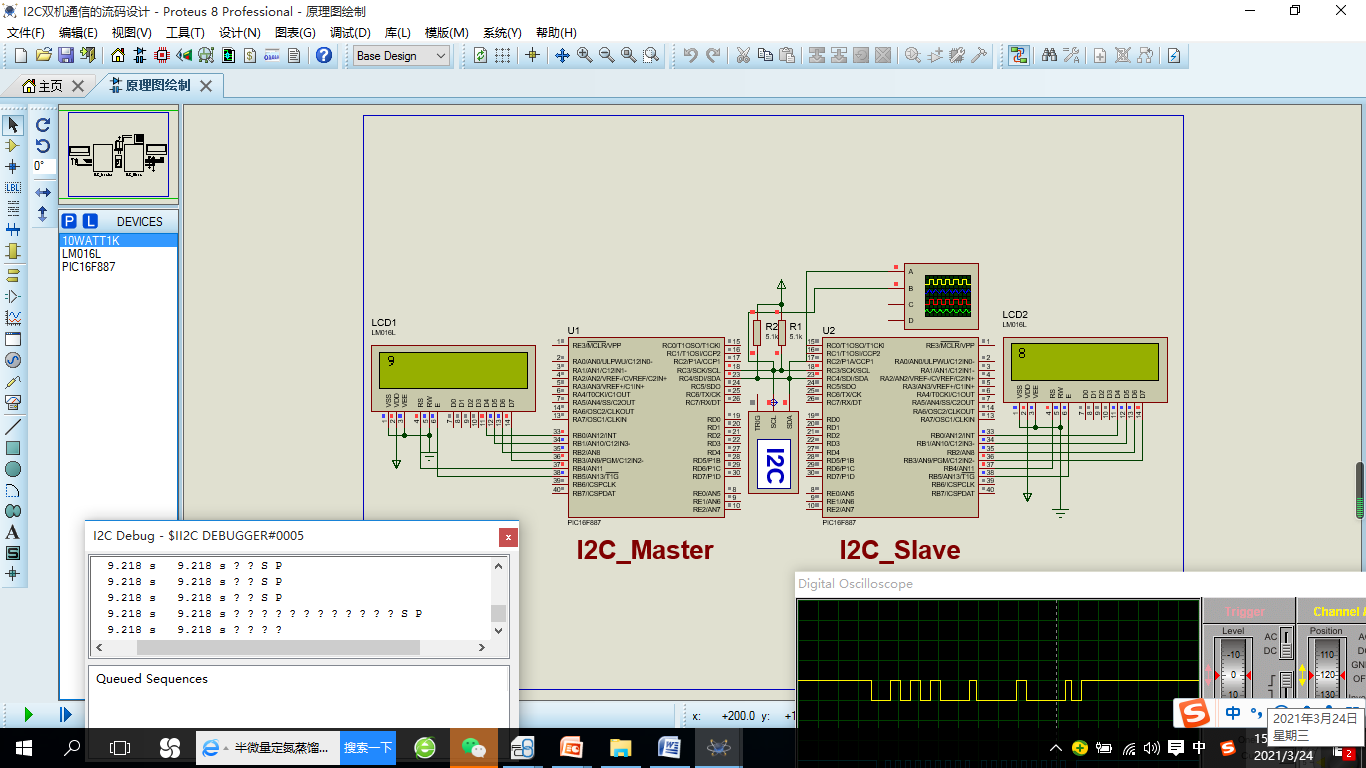

其雙機通信流碼編程流程圖如圖圖11所示： ?
?
?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?圖11 ?雙機通信流碼編程實驗仿真
?
第五階段：熟練掌握運用流碼編程。具有創新性，獨特性，新穎性產品的整體設計開發能力。
五、實驗原理及方案
以溫度傳感器為例：實驗的基本原理、設計實驗依據、完成任務的思路方法，可能采用的方法、技術、電路、器件。
（一）實驗系統結構
?

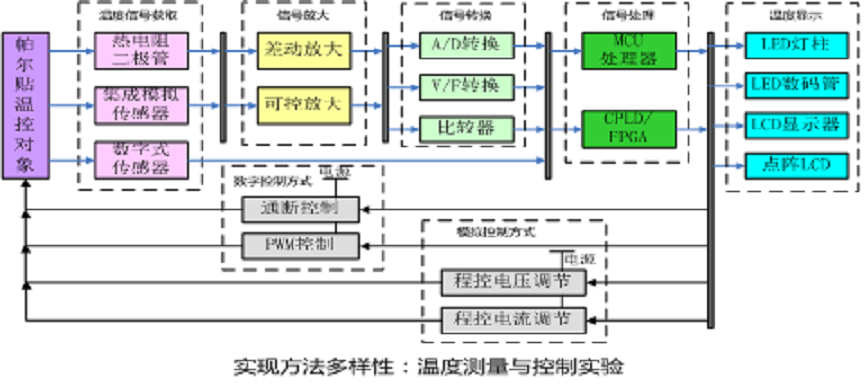

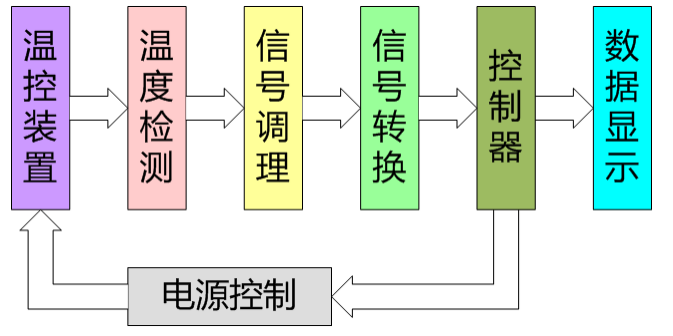

其實驗系統結構如圖12所示：
?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?圖12 ?實驗系統結構框圖
?
（二）系統實現方案
?
其系統實驗方案框圖如圖13所示：
?
?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 圖13 ?系統實驗方案框圖
?
（三）A\D模數變換的流碼設計
?

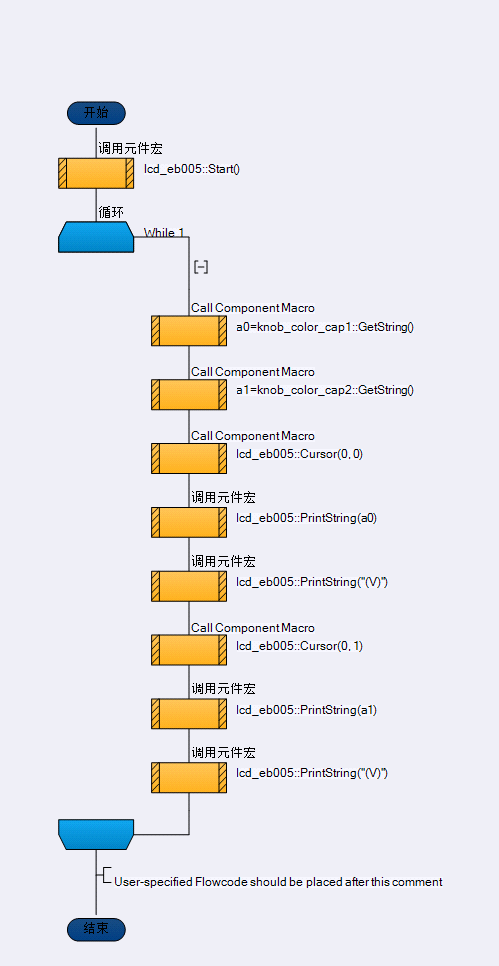

其A\D模數變換的流碼設計流程圖如圖14所示：
?
?
圖14 ?A\D模數變換的流碼設計流程圖
?
?

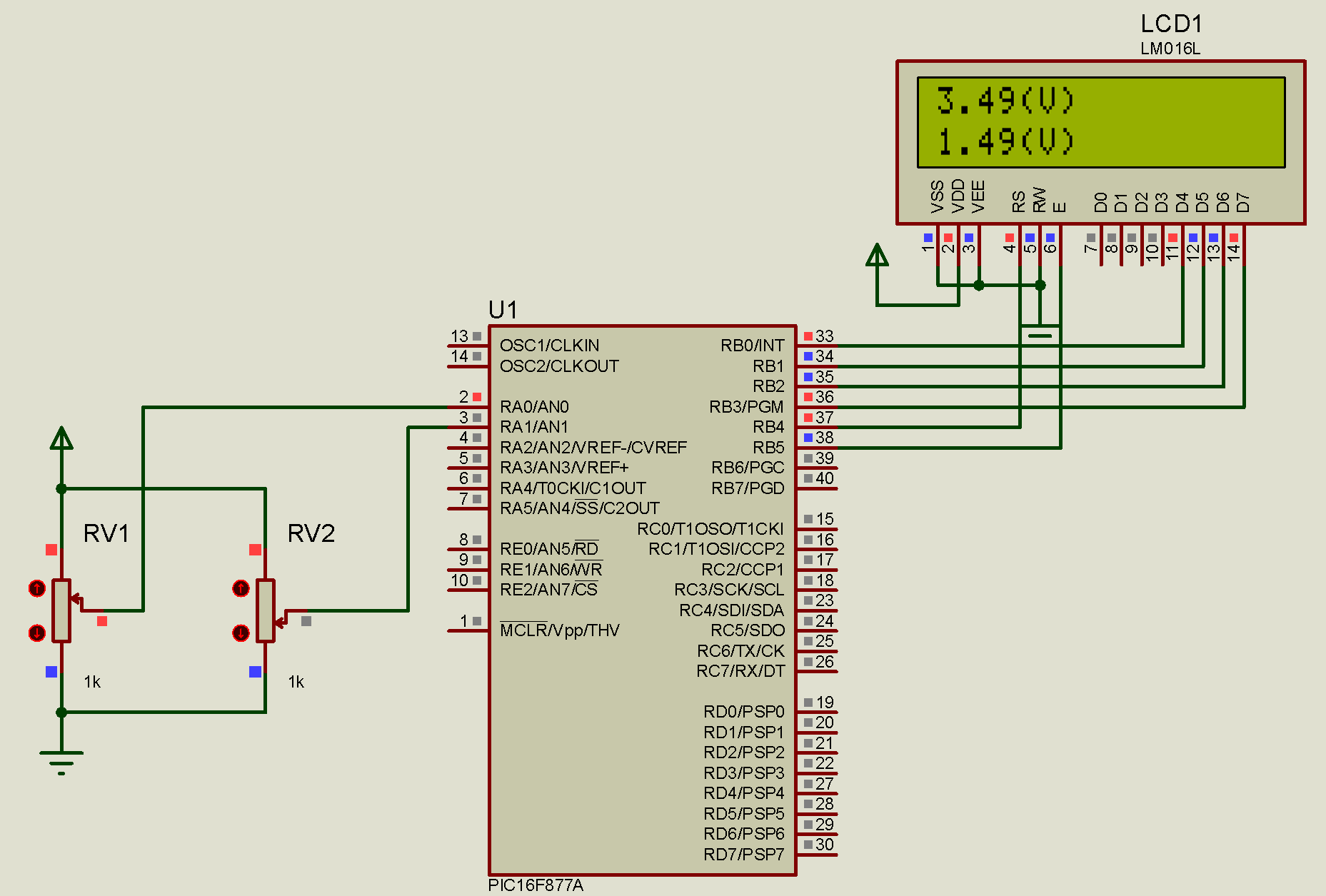

其A\D模數變換的流碼設計的實驗仿真如圖15所示：
?
?
?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?圖15 ?A\D模數變換的流碼設計的實驗仿真
?
?
（四）D\A數模變換的流碼設計
?

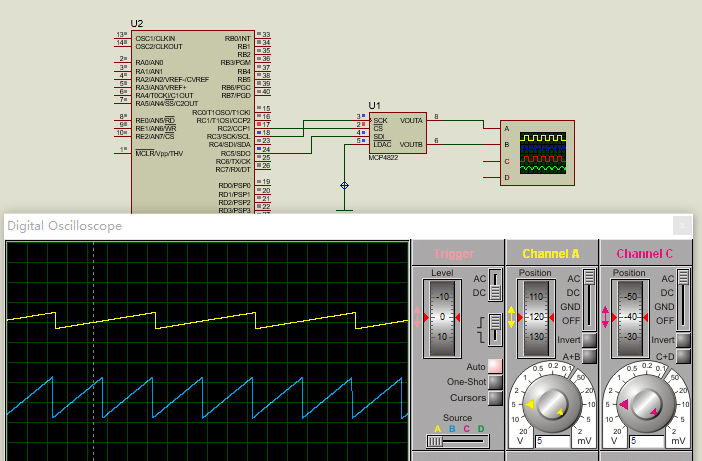

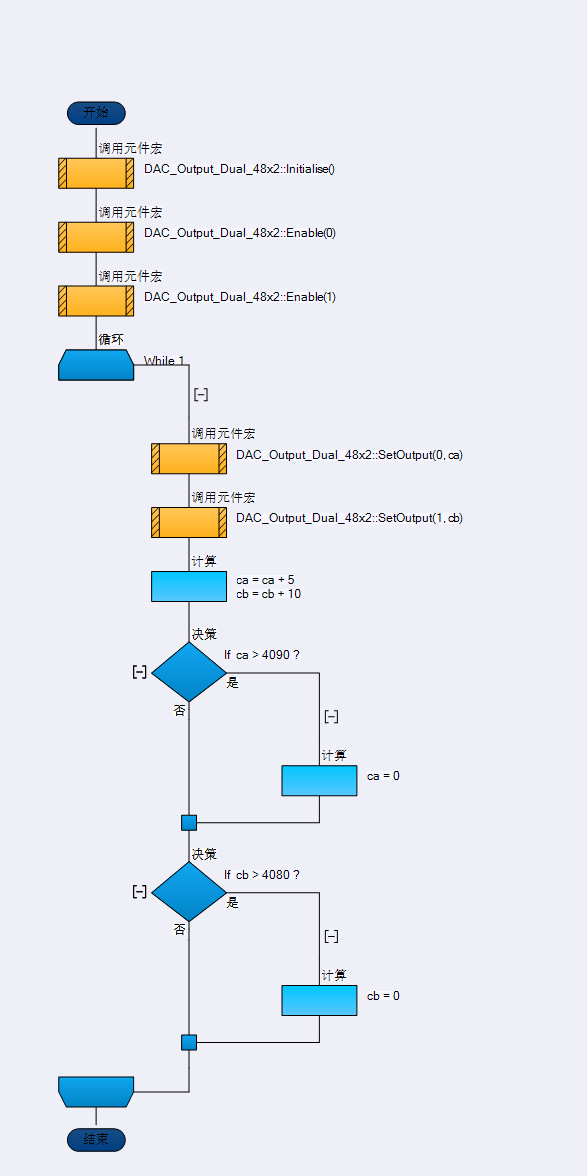

其D\A數模變換的流碼編程設計流程圖如圖16所示，D\A數模變換的流碼編程設計實驗仿真如圖17所示。
?
?
?
圖16 ?D\A數模變換的流碼編程設計流程圖
?
?
?
?
?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 圖17 ?D\A數模變換的流碼編程設計實驗仿真
?

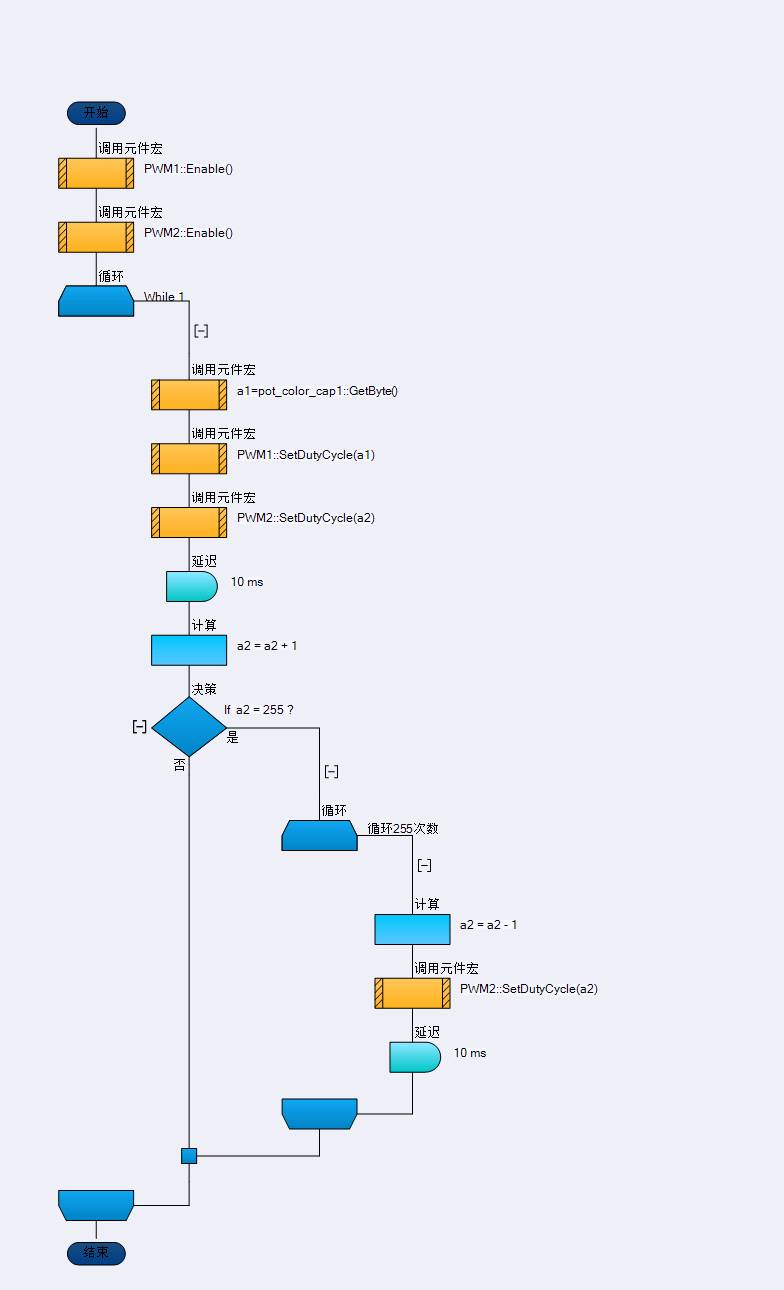

PWM脈寬調制的流碼設計
?

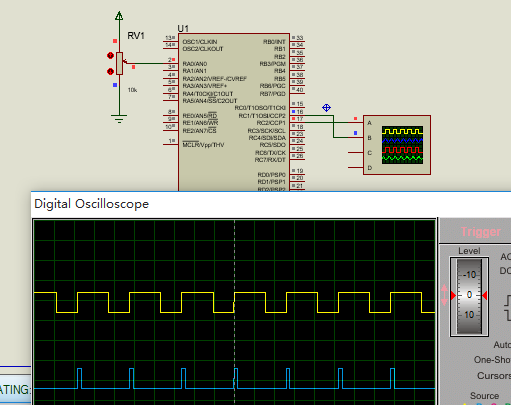

PWM脈寬調制的流碼設計實驗仿真
?
?
?

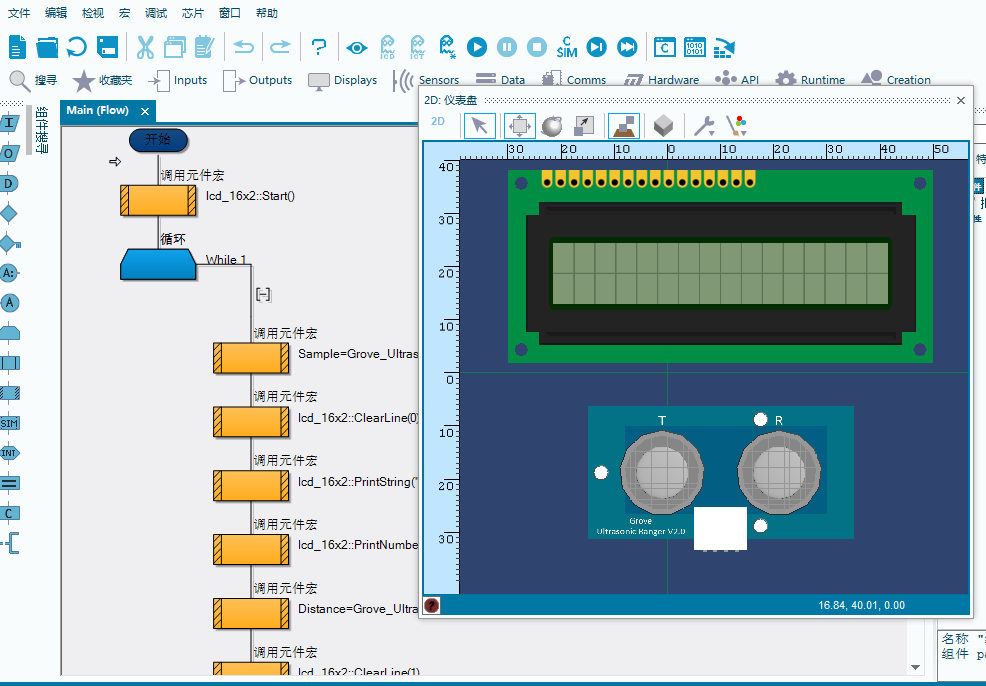

傳感器的流碼設計
?

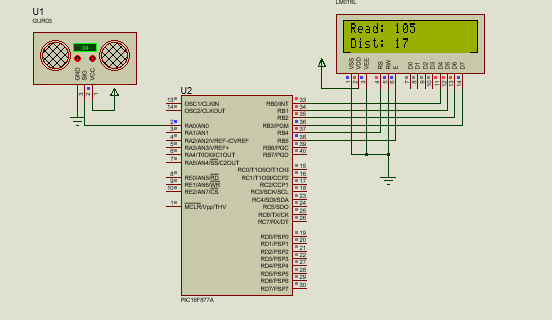

傳感器的流碼設計實驗仿真
?
?
六、項目特色或創新
運用Flowcode V9流碼設計實驗平臺，其特色在于：
（一）門檻降低
很適合各專業、各層次的同學與老師的學習、實驗、開發設計實驗應用。尤其是對于非計算機專業的學生，需要涉及到單片機控制方面的幫助時，如果要求再去學匯編、C等語言的話就勉為其難了。但借助流碼平臺可以越過這個坎兒，從而把精力更多地放在與本專業內容相關的方面。
（二）提高效率
通過在流碼設計實驗平臺上的學習與實訓，其效率能革命性地提高。
本平臺可以真正解決嵌入式系統開發的的編程瓶頸，大大提高編程效率。
（三）提升能力
1、通過掌握Flowcode流碼平臺可以迅速上手，學習與實際工作結合緊密。
2、因為流碼設計實驗平臺是一個創新的設計實驗平臺，在這一方面如果沒有在現場看到演示是很難想象的。即使現場看到演示都感覺難以置信，甚至有被誤認為是在作假的情況出現，這就是創新之處。
3、培養實用型人才，通過提高單片機編程效率，提高開發能力和技術水平。
