Multisim電路設計仿真業務培訓

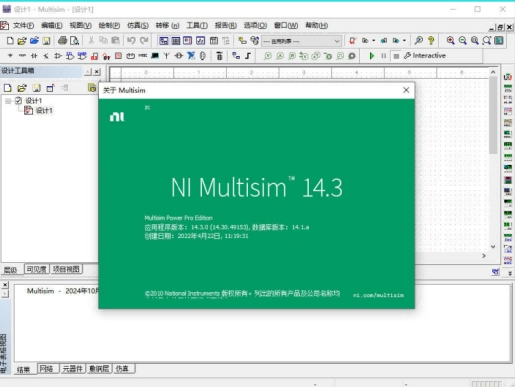

Multisim是一款功能強大的電路設計和仿真軟件，適用于電子工程師、電子愛好者和學生進行電路設計、分析和調試。
它具有完整的電路 設計和仿真功能，支持模擬電路、數字電路以及混合電路的設計。
以下是Multisim中常見的元器件圖標及其對應的中文解釋?zhuān)员阌脩粼趧?chuàng)建仿真電路時快速找到所需的元器件。
1. 電源器件庫
l POWER_SOURCES：電源，包括交流電源、直流電源等。
l SIGNAL_VOLTAGE：信號電壓源，用于提供變化的電壓信號。
l SIGNAL_CURRENT：信號電流源，用于提供變化的電流信號。
2. 控制函數器件庫
l CONTROL_FUNCT：控制函數器件，用于實現特定的控制功能。
l CONTROL_VO：控制電壓源，根據輸入信號調整輸出電壓。
l CONTROL_CU：控制電流源，根據輸入信號調整輸出電流。
3. 基本元件庫
l BASIC_VIRTUAL：基本虛擬元件，包括虛擬電阻、虛擬電容等。
l RESISTOR：電阻器，用于限制電流。
l RESISTOR_SMT：貼片電阻器，表面貼裝電阻。
l CAPATTOR：電容器，用于儲存電荷。
l CAP-ELECTROLIT：電解電容，具有較大的電容值。
l INDUCTOR：電感器，用于儲存磁場能量。
l SWITCH：開關，用于控制電路的通斷。
4. 二極管庫
l DIODE：二極管，具有單向?qū)щ娦浴?/span>
l ZENER：齊納二極管，用于穩壓。
l LED：發光二極管，用于指示或照明。
l SCHOTTKY_DIODE：肖特基二極管，具有快速開關特性。
5. 晶體管庫
l TRANSISTORS_VIRTUAL：晶體三極管虛擬元件。
l BJT_NPN：雙極結型NPN晶體管。
l BJT_PNP：雙極結型PNP晶體管。
l MOS-3TDN：N溝道耗盡型金屬-氧化物-半導體場效應管。
l MOS-3TEN：N溝道增強型金屬-氧化物-半導體場效應管。
l IGBT：絕緣柵雙極型三極管，用于高壓、高頻應用。
6. 模擬元件庫
l ANALOG_VIRTUAL：模擬模型虛擬元件。
l OPAMP：運算放大器，用于信號放大和處理。
l COMPARATOR：比較器，用于比較兩個輸入信號的大小。
l WIDEBAND_AMPS：寬帶放大器，適用于高頻信號放大。
7. 數字器件庫
l TTL：晶體管-晶體管邏輯器件。
l CMOS：互補金屬氧化物半導體器件。
l 74HC：高速CMOS邏輯器件系列。
8. 數模混合集成電路庫
l ADC-DAC：模數轉換器-數模轉換器，用于數字和模擬信號的轉換。
l 555_TIMER：555定時器，用于產生定時信號。
9. 指示器件庫
l VOLTMETER：電壓表，用于測量電路中的電壓。
l AMMETER：電流表，用于測量電路中的電流。
l HEX_DISPLAY：十六進制顯示器，用于顯示數字信號。
10. 其他器件庫
l CONNECTORS：連接器，用于電路之間的連接。
l SOCKETS：插座、管座，用于安裝和連接元器件。
l TRANSFORMER：變壓器，用于電壓和電流的變換。
l NON_LINEAR_TRANSFORMER：非線性變壓器，具有特殊的變換特性。
11. 射頻元器件庫
l RF_TRANSISTOR：射頻晶體管，用于高頻電路。
l RF_FET：射頻場效應管，用于高頻放大。
Multisim的元器件庫非常豐富，以上僅列出了部分常見的元器件圖標及其解釋。用戶在實際使用中，可以通過Multisim的元器件庫欄或菜單欄快速找到所需的元
器件，并將其放置在電路圖紙中適當?shù)奈恢茫?/span>從而進行電路的設計和仿真。
